Измерительный комплекс К 1871-АД (ЖРО)
Описание комплекса
Базовый модуль (БМ-ЖРО) измерения осадка в емкостях ЖРО является одним из базовых модулей измерения уровня комплекса измерительного К1871-АД ТУ 4389–0210–05755097–2008. БМ-ЖРО предназначен для измерения и контроля технологических параметров в емкостях и баках в реальном масштабе времени. БМ-ЖРО прошёл заводские и межведомственные испытания. Технические решения БМ-ЖРО защищены патентом.
БМ-ЖРО может применяться в атомной энергетике (в том числе на энергоблоках АЭС), нефтяной,газовой, химической промышленности, а также в других отраслях, где необходимо многоканальное измерение, регистрация и контроль:
• уровня жидкости на границе воздух-жидкость;
• уровня осадка (более плотной жидкости) на границе жидкость-осадок. БМ-ЖРО:
• измеряет и собирает данные об уровне осадка или границы уровней жидкостей различной плотности, находящихся в единой ёмкости;
• регистрирует измеренные значения;
• осуществляет обработку данных;
• вырабатывает сигналы управления и регулирования;
• реализует функции сигнализации и противоаварийной защиты;
• передаёт информацию об уровне жидкости и осадка как по проводному, так и беспроводному (опция) каналам связи.
Основные технические характеристики БМ-ЖРО и принцип работы
БМ-ЖРО состоит из трёх частей:
• измеритель уровня осадка – КУБ М
• измеритель уровня жидкости (уровнемер);
• устройство контроля и сигнализации УКС-ЖРО.
КУБ М и уровнемер располагаются в необслуживаемом посещении на ёмкости хранения ЖРО. При необходимости уровнемер может быть вынесен за пределы необслуживаемого помещения. УКС-ЖРО может располагаться на расстоянии до 200м от КУБ М. В УКС-ЖРО располагается вторичная часть ультразвукового измерителя уровня – преобразователь. БМ-ЖРО осуществляет измерение уровня осадка по следующему алгоритму.

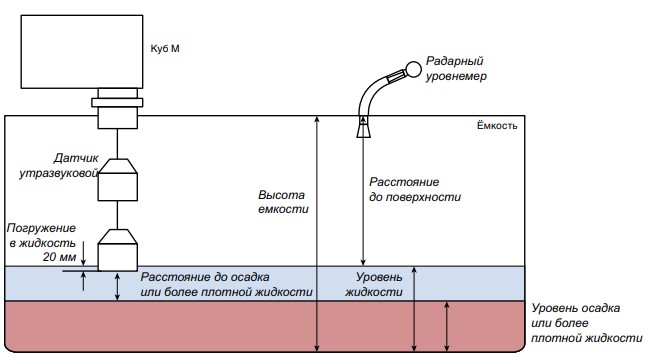

Базовый модуль ЖРО комплекса измерительного К1871-АД
• радарный уровнемер постоянно сканирует уровень жидкости в ёмкости;
• УКС-ЖРО, на основании данных от радарного измерителя уровня, выдаёт управляющие сигналы на КУБ М для позиционирования датчика уровня осадка ниже уровня жидкости;
• УКС-ЖРО определяет уровень осадка или более плотной жидкости;
• УКС-ЖРО формирует выходные сигналы результатов измерения уровней жидкости и осадкаб формате аналогового сигнала 4-20мА или цифровом – RS485.
• УКС-ЖРО осуществляет визуализацию результата измерения и сигнализацию состояния процесса по уставкам.
В УКС-ЖРО находятся реле, которые могут быть запрограммированы на управление технологическим оборудованием или сигнализацию по уставкам пороговых значений уровня жидкости в ёмкости:
• номинальный коммутируемый ток на активной нагрузке:
40Вт при 220В 50Гц.
УКС-ЖРО может выдавать данные на пульт диспетчера в цифровом виде, в формате RS 485 или в аналоговом виде – 4-20мА.
По цифровому каналу возможно осуществлять удалённый запуск измерений и получать результаты измерения и данные о состоянии БМ-ЖРО. БМ-ЖРО имеет защиту от несанкционированного доступа в виде пароля от несанкционированного изменения настроек преобразователя и уровнемера. БМ-ЖРО, в соответствии с НП-001-97 (ОПБ-88/97), НП-016-05 (ОПБ ОЯТЦ) относится к классу безопасности 3. В соответствии с ГОСТ 14254-96 степень защиты элементов БМ-ЖРО от попадания внутрь твердых тел, пыли и воды:
• УКС-ЖРО IP54;
• КУБ М IP56;
Нормальные условия эксплуатации комплекса
температура окружающего воздуха, °С……………………… от+15 до +25
относительная влажность ………………………………………… от 30 до 80 %;
атмосферное давление ……………………………………………. от 84 до 106 кПа.
Рабочие условия эксплуатации для КУБ М:
температура окружающего воздуха, °С……………………… от -20 до +80
относительная влажность при 25°С…………………………… до 80 %;
атмосферное давление …………………………………………….. от 84 до 106 кПа.
для УКС-ЖРО:
температура окружающего воздуха, °С……………………… от+5 до +50
относительная влажность ………………………………………… до 80 %;
атмосферное давление ……………………………………………. от 84 до 106 кПа.
По устойчивости к электромагнитным помехам согласно ГОСТ Р 50746 группе исполнения III, критерий качества функционирования А.

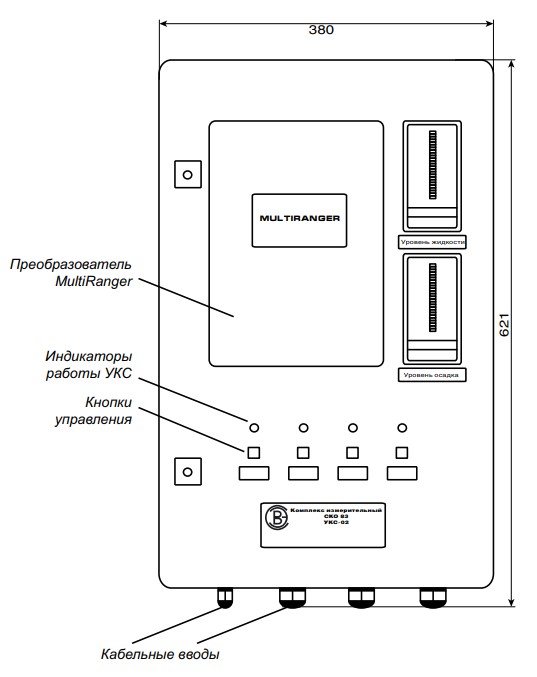

Габаритные размеры и внешний вид одноканального УКС-ЖРО
БМ-ЖРО соответствует требованиям по электромагнитной совместимости, предъявляемым по ГОСТ32137 III группе исполнения, критерий качества функционирования А. Питание БМ-ЖРО:
• от сети переменного тока напряжением 220 В (+10 -15В), частотой 50Гц. Мощность, потребляемая БМ-ЖРО, не более 300Вт.

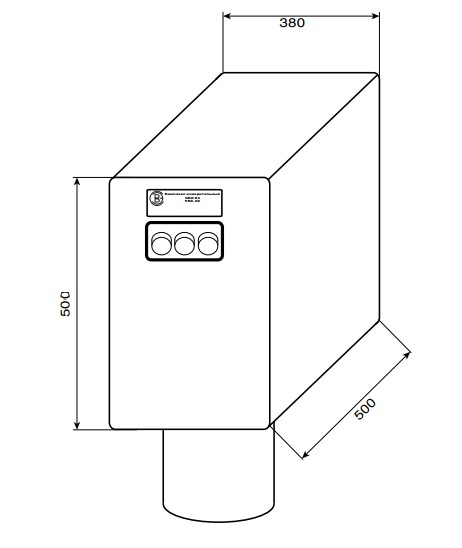

Габаритные размеры и внешний вид КУБ М.
Средняя наработка на отказ БМ-ЖРО в рабочих условиях – не менее 150000 ча-сов.
Средний срок службы БМ-ЖРО – не менее 17 лет.
Среднее время восстановления работоспособного состояния не более 4 ч.
Периодичность обслуживания – один раз в 3 года.
Отличительные особенности БМ-ЖРО
1. Нет постоянного контакта со средой и, как следствие нет обрастания датчика.
2. В период между измерениями постоянно контролируется уровень жидкости;
3. Постоянный контроль уровня жидкости независимо от наличия паров; 4.
Измерение уровня осадка при температуре среды до 90°С;
5. Измерения производятся автоматически, либо после нажатия кнопки «Пуск»;
6. КУМ-М и УКС-ЖРО могут быть разнесены на расстояние до 200 м;
7. БМ-ЖРО разрешён к производству по классу безопасности 3
Комплект поставки БМ-ЖРО в базовой (по умолчанию) комплектации
• устройства контроля и сигнализации УКС-ЖРО;
• датчика уровня осадка (КУБ М);
• микроволнового измерителя уровня;
• монтажного устройства для микроволнового измерителя уровня;
• комплекта соединительных кабелей (по заказу);
• комплекта разъёмов;
• комплекта юстировочных колец;
• набора инструмента для монтажа оборудования;
• необходимой технической документации.
