Устройства контроля и сигнализации

Назначение средства измерений

В зависимости от назначения УКС подразделяются на:

• УКС-У, предназначенные для работы в составе комплексов измерительных К1871-У;

• УКС- АД, предназначенные для работы в составе комплексов измерительных К1871-АД;

• УКС-ЖРО, предназначенные для работы в составе комплексов измерительных К1871-ЖРО;

• УКС-ВЭС, предназначенные для организации многоканальных локальных контрольно-измерительных и диагностических систем. УКС реализуют:

• непрерывное преобразование сигналов от первичных измерительных преобразователей,

• выдачу сигналов состояния контролируемой или диагностируемой системы, в виде унифицированного выходного сигнала силы постоянного тока от 4 до 20 мА, либо в цифровых кодах в формате RS-485 с нормированными пределами погрешности. На основании получаемой информации, в зависимости от модификации, УКС осуществляют:

• измерение, в том числе и по мажоритарному принципу,

• сигнализацию, в том числе и по мажоритарному принципу,

• регулирование,

• диагностику,

• выдачу управляющих сигналов на исполнительные механизмы,

• визуализацию результатов измерений по месту расположения УКС и их передачу в аналоговом или цифровом виде на верхний уровень АСУ ТП.

Состав модификаций УКС

• УКС-У может включать в себя от одного до шести комплектов элементов одно-двухканальных базовых модулей комплексов:

— вторичные преобразователи сигналов от первичных преобразователей уровня;

— блоки питания;

— элементы автоматики;

— элементы управления;

— электронные регистраторы Ф1771-АД;

• УКС-АД может включать в себя от одного до шести комплектов элементов одно-двухканальных базовых модулей комплексов;

• вторичные преобразователи сигналов от первичных преобразователей уровня, расхода, тем-пературы, давления;

— блоки питания;

— элементы автоматики;

— элементы управления;

— электронные регистраторы;

— другие функциональные элементы.

— электронные регистраторы Ф1771-АД;

• УКС-ЖРО:

— вторичные преобразователи сигнала от первичных преобразователей уровня осадка, жидкости;

— блоки питания;

— блок автоматики;

— элементы управления;

— электронный регистратор Ф1771-АД;

— вторичные измерительные приборы.

• УКС-ВЭС может включать в себя:

— вторичные преобразователи сигналов от датчиков температуры серии ВЭС ПИ13;

— блоки питания;

— элементы автоматики;

— элементы управления;

— электронные регистраторы;

— устройства диагностики роторных машин (УДРМ);

— измерительный преобразователь параметров трёхфазной цепи.

Состав УКС-ВЭС определяется формой заказа, а состав УКС-У, УКС-АД и УКСЖРО формируется при заказе комплексов.

УКС-У, УКС-АД в минимальной комплектации входят в состав базовых модулей комплексов серии К1871.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКС:

Питание может осуществляться:

• от источника переменного тока напряжением 220 (± 15%) В, 50 Гц;

• от источника постоянного тока напряжением 24 (± 15%) В.

• потребляемая мощность определяется набором элементов;

• средняя наработка на отказ – не менее 50000 ч;

• средний срок службы – не менее 10 лет.

• среднее время восстановления работоспособного состояния – не более 4 ч.

РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ УКС:

• температура окружающего воздуха – от 0 до 50 ºС;

• относительная влажность – до 80% при 25 ºС;

• атмосферное давление – от 84 до 106 кПа.

УКС имеют напольное и настенное исполнение. Габаритные размеры и исполнение УКС определяются заказом.

Примечание: Метрологические характеристики измерительных каналов определяются используемыми в УКС измерительными устройствами. Дополнительно, в УКС-ВЭС могут устанавливаться:

• Модуль автоматики;

• Модуль диагностики роторных машин УДРМ1975;

• Многоканальный преобразователь ФЕ1883-АД. Модуль автоматики (МА ВАШД.421458.003) предназначен для увеличения возможностей по управлению техническими процессами устройствами контроля и сигнализации (УКС-ВЭС) и преобразователями измерительными серии ВЭС ПИ. МА представляет собой набор силовых реле, осуществляющих коммутацию больших токов мощных потребителей.

Состав этого модуля определяется Заказчиком. Управление коммутацией осуществляется сигналами с дискретных выхо-дов модулей, входящих в состав УКС-ВЭС. В состав МА могут входить как мощные твердотельные реле, так и механические, рассчитанные на коммутацию токов до 20А. переменного и постоянного тока, напряжением 220/380В.

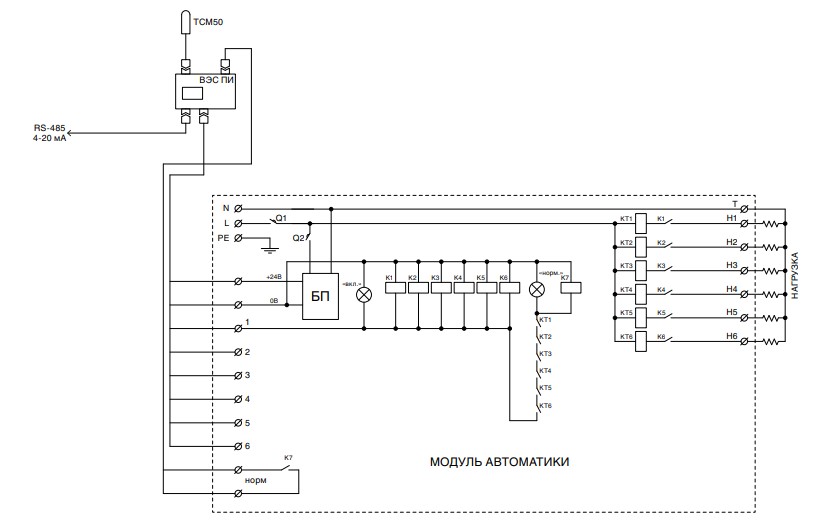

Пример самостоятельного использования МА для управления отопительными элементами регулирования температуры в необслуживаемом помещении.

В этом модуле применены до 6 твёрдотельных реле типа SSR DCDS20A1. Имеется возможность управления как всеми реле одновременно, как это сделано в примере на рис.2., так и каждым отдельно. Датчики тока КТ предназначены для осуществления обратной связи с преобразователем, подтверждающей факт срабатывания реле и исправности нагрузки. Блок питания преобразует переменное напряжение 220В 50Гц в постоянное – 24В, необходимое для работы элементов модуля и преобразователя измерительного. Состав этого модуля определяется заказчиком на основании опросного листа. Управление коммутацией осуществляется посредством маломощных реле, входящих в состав вышеописанных модулей. При заказе указываются характеристики вводного автомата, количество исполнительных реле и коммутируемый ими ток.

Модуль диагностики роторных машин УДРМ1975 (ТУ 4389-05755097-2011) УДРМ предназначен для диагностики состояния роторных машин в реальном масштабе времени.

Выходной сигнал поступает от этого модуля по своему цифровому каналу RS-485. УДРМ обеспечивает диагностику роторных машин по 22 параметрам. Информация, полученная от этого модуля, позволяет заблаговременно оценивать состояние машин, существенно снижая сроки профилактических работи своевременно предупреждая о развитии аварийной ситуации, увеличиватьмежремонтный период.

Отличительной особенностью этого модуля заключается в том, что при очень большом количестве получаемой от него информации, для его подключения к процессу (контролируемой машине) не требуется никаких дополнительных датчиков.

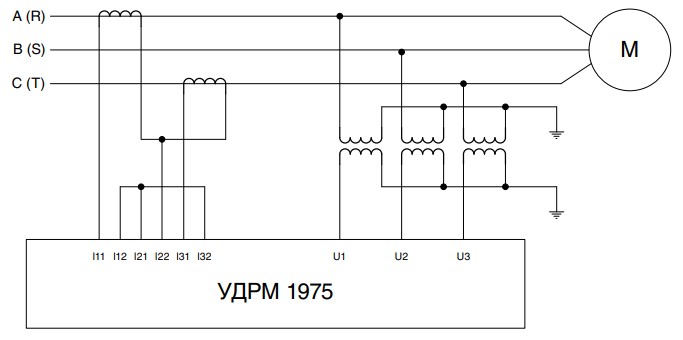

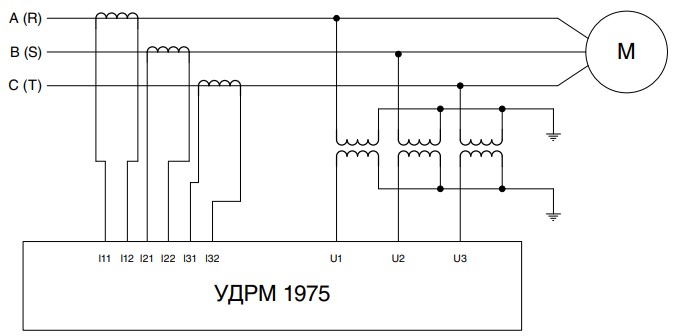

Схемы подключения модулей:

Многоканальный преобразователь ФЕ1883-АД . Преобразователь обеспечивает измерение и контроль:

— измерение и контроль действующих значений фазных напряжений и токов в черырёхпроводных сетях;

— действующие значения линейных напряжений 2-х фаз и 2-х линейных токов-трёхфазных сетей;

— частоты сети;

— активной, реактивной и полной мощности;

— суммарной активной мощности, суммарной реактивной мощности, суммарной полной мощности. Преобразователь осуществляет линейное преобразование по 2-м каналам измеряемых параметров в выходные сигналы: аналоговый 4-20мА и цифровой RS-485. Он имеет релейную сигнализацию по заданным уставкам.
