Комплекс измерительный К 1871- У

Описание средства измерений

Комплексы состоят из базовых модулей (функционально законченных элементов) и комплектного оборудования, состав которых и их технические характеристики определяются на основании опросного листа, оформленного совместно Заказчиком/Проектировщиком и Производителем.

Базовые модули, в зависимости от функционального назначения, комплектуются следующими элементами:

• монтажными устройствами, типовой или разрабатываемой для каждого заказа конструкции, в зависимости от типа ёмкости, требований Заказчика и норм эксплуатации на объекте;

• измерительных преобразователей;

• блоков питания.

Комплектное оборудование:

• регистраторы электронные многоканальные Ф1771-АД;

• устройства контроля и сигнализации — УКС (для размещения регистратора, вторичных преобразователей, блоков питания).

К1871-У осуществляет:

• измерение и отображение значений уровня жидкости;

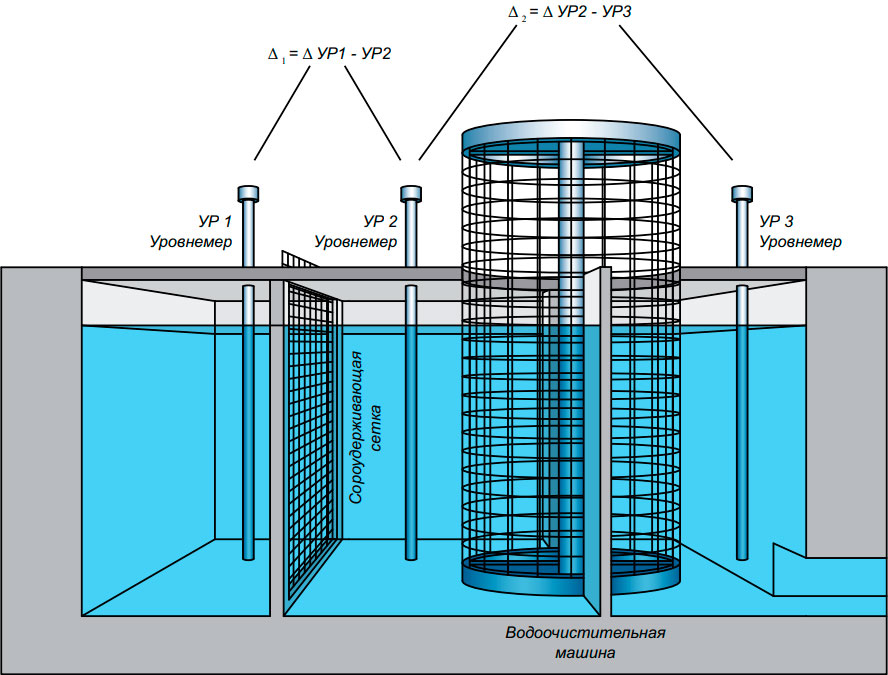

• измерение и отображение разности уровней между двумя выбранными оператором каналами комплекса;

• предупредительную и аварийную сигнализацию при изменении уровня, разности уровней, и выходе параметров за уставки;

• накопление, регистрацию и хранение поступающей информации.

• реализацию алгоритмов защитных блокировок технологического процесса. Подсистема противоаварийной защиты обеспечивает реализацию алгоритмов защитных блокировок технологического процесса.

Применение К1871-У

• Насосная станция (БНС, ОНС, РДСЭО) – бесконтактное измерение уровня, разности уровней, управление исполнительными механизмами;

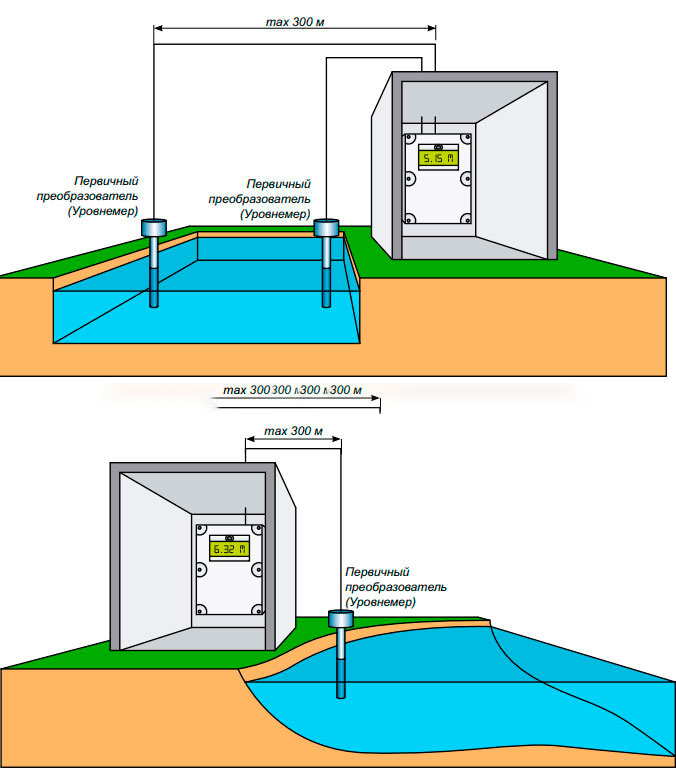

• Брызгальные бассейны – бесконтактное измерение уровня, определение объема – передача результатов измерений, как в аналоговом, так и в цифровом виде; управление насосами. Расстояние между первичным преобразователем и вторичным преобразователем до 200 м (Рис.2)

• Водосборный бассейн башенной испарительной градирни.

• Дренажные колодцы – измерение уровня бесконтактным способом, передача результатов измерения, как в аналоговом, так и в цифровом виде;

• Подводящий (отводящий) канал – измерение уровня бесконтактным способом, скорости течения, передача результатов измерения, как в аналоговом, так и в цифровом виде;

• Пруд охладитель – измерение уровня бесконтактным способом, передача результатов измерений, как в аналоговом, так и в цифровом виде;

• Водомерный пост – круглогодичный контроль уровня.

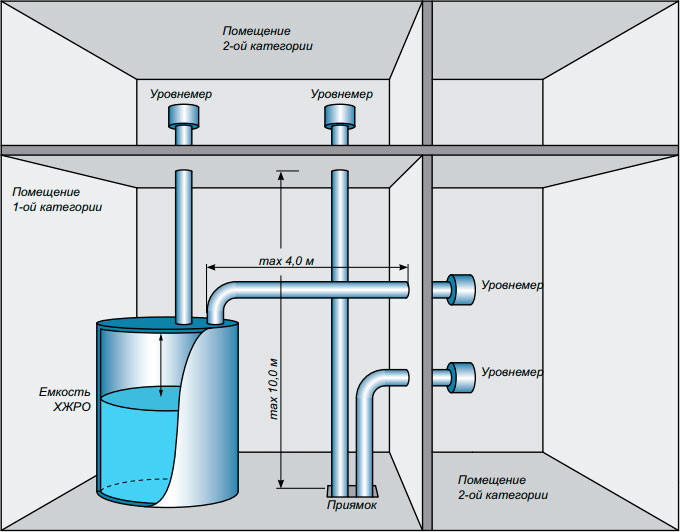

• Контроль уровня в помещениях 1-ой категории при аварийных или предаварийных ситуациях – измерение уровня бесконтактным способом, температуры, передача результатов измерений, как в аналоговом, так и в цифровом виде;

• Ёмкости хранения и переработки ЖРО – измерение уровня жидкости, передача результатов измерений, как в аналоговом, так и в цифровом виде.

Комплекс может комплектоваться устройством контроля и сигнализации УКС-У, в состав которого (см. раздел «Устройства контроля и сигнализации) входят блоки питания, преобразователи сигналов, элементы управления технологическими устройствами и сигнализации о превышении параметров контролируемого процесса над предварительно установленными уровнями – уставками.

Технические характеристики К1871-У

Диапазон измерения

• Пределы допускаемой приведенной погрешности измерений:
основной………………………………………………………………….. ± 0,4 %
в рабочих условиях…………………………………………………… ± 0,8 %.

• Пределы допускаемой приведенной погрешности измерений разности значений параметра (уровня) между двумя измерительными каналами (ИК):
основной………………………………………………………………….. ± 0,8 %
в рабочих условиях…………………………………………………… ± 1,6 %

При поставке комплексов без регистратора Ф1771-АД, пределы допускаемой основной приведенной погрешности измерительного канала совпадают с пределами допускаемой основной приведенной погрешности измерительных преобразователей по токовому выходу. Комплекс в зависимости от выбранной конфигурации имеет токовые и цифровые выходы: аналоговый – 4-20мА; цифровой – RS485 Время установления рабочего режима не более 30 мин. Комплексы являются стойкими к воздействию внешних механических факторов:

• для комплексов (с Ф1771-АД) в соответствии с группой М38 ГОСТ 30631:

— синусоидальная вибрация в диапазоне частот от 0,5 до 100,0 Гц с амплитудой ускорения 1,1 м/с2 ;

— удары одиночного действия с пиковым ускорением 30 м/с2 и длительностью ударного импульса от 2 до 20 мс;

• для комплексов (без Ф1771-АД) в соответствии с группой М6 ГОСТ 30631:

— синусоидальная вибрация в диапазоне частот от 0,5 до 100,0 Гц с амплитудой ускорения 10 м/с2 ;

— удары одиночного действия с пиковым ускорением 30 м/с2 и длительностью ударного импульса от 2 до 20 мс.

• Комплексы являются сейсмостойкими, обеспечивая работоспособность при землетрясении до 9 баллов по шкале MSK – 64 (для комплексов без Ф1771- АД) и 8 баллов по шкале MSK – 64 (для комплексов с Ф1771-АД), при уровне установки над нулевой отметкой не более 25 м в соответствии с требованиями ГОСТ 30546.1, что эквивалентно синусоидальной вибрации в диапазоне частот от 0,5 до 100,0 Гц со следующими амплитудами ускорений:

Для комплексов с Ф1771-АД

0,5 – 2,0 Гц……………………………………………………………….. 1,2 м/с2 ;

2 – 10 Гц…………………………………………………………………… 4,9 м/с2 ;

10 – 15 Гц…………………………………………………………………. 3,5 м/с2 ;

15 – 100 Гц……………………………………………………………….. 1,2 м/с2 . Для комплексов без Ф1771-АД

0,5 – 2,0 Гц……………………………………………………………….. 10 м/с2 ;

2 – 10 Гц…………………………………………………………………… 20 м/с2 ;

10 – 15 Гц…………………………………………………………………. 13 м/с2 ;

15 – 100 Гц……………………………………………………………….. 10 м/с2 .

Время воздействия – 1 мин

• По защищённости от проникновения твёрдых тел и воды комплексы соответствуют:

для измерительных преобразователей……………………… не менее IP 65;

для УКС-У ………………………………………………………………… не менее IP 56.

• Комплексы удовлетворяют требованиям по электромагнитной совместимости, предъявляемым по ГОСТ 32137:

— для комплексов, в состав которых входит Ф1771-АД — к III группе исполнения, критерий качества функционирования А;

— для комплексов, в состав которых не входит Ф1771-АД — к IV группе исполне-ния, критерий качества функционирования А.

• Питание комплексов 24,0 ± 3,6 В постоянного тока.

• Номинальная мощность, потребляемая комплексами, определяется при форми-ровании заказа и указывается в опросном листе.

• Средняя наработка на отказ:

— для комплексов, в состав которых входит Ф1771-АД – не менее 50000 часов;

— для комплексов, без Ф1771-АД – не менее 150000 часов.

• Средний срок службы комплексов – не менее 17 лет.

Измерительный комплекс К1871-У разрешен к выпуску по классам безопасности 2, 3 и 4. Технические требования к К1871-У одобрены Управлением по регулированию безопасности атомных станций и исследовательских ядерных установок Ростехнадзора.

Авторское сопровождение

• Каждый ГТС объект является уникальным по техническим решениям, по архитектуре, по применяемому оборудованию.

• Для рассмотрения вопроса о возможном применении измерительного комплекса К1871-У на конкретном ГТС на объект выезжает сотрудник ООО «ВиЭлС» и собирает исходную информацию совместно с сотрудниками ЦОС и ЦТАИ. Затем на основании ИТТ ООО «ВиЭлС» формирует ТЗ и предоставляет для утверждения Заказчику.

• Согласно утвержденному ТЗ ООО «ВиЭлС» разрабатывает эскизы монтажных устройств, осуществляет подбор оборудования, благодаря которым возможна реализация поставленных задач.

• По желанию Заказчика ООО «ВиЭлС» готов предложить полный пакет услуг:

— Разработка Технического задания на основании исходных технических требо-ваний;

— Подбор оборудования;

— Поставку оборудования;

— Монтаж;

— Авторское сопровождение при вводе в эксплуатацию.

— Обучение ООО «ВиЭлС» проводит бесплатное обучение сотрудников Заказчика. По результатам обучения выдается письмо-подтверждение.
